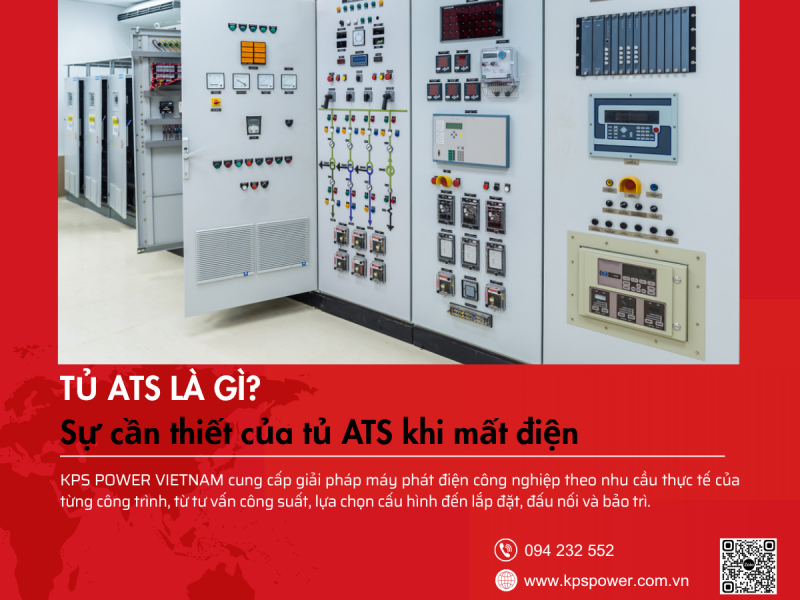

ATS là gì? Nguyên lý phối hợp máy phát điện và ATS

Khi điện lưới gặp sự cố, máy phát điện giúp duy trì nguồn điện dự phòng cho nhà xưởng, tòa nhà và các cơ sở sản xuất. Để quá trình chuyển đổi nguồn diễn ra tự động, hệ thống thường được trang bị thêm ATS – bộ chuyển nguồn tự động.

Vậy ATS là gì? Máy phát điện và ATS phối hợp như thế nào khi mất điện? Cùng KPS Power tìm hiểu nguyên lý hoạt động và những lưu ý khi lựa chọn hệ thống này.

1. ATS là gì?

ATS là viết tắt của Automatic Transfer Switch, nghĩa là bộ chuyển nguồn tự động. Thiết bị có nhiệm vụ giám sát nguồn điện và chuyển đổi nguồn cấp cho phụ tải giữa điện lưới và máy phát điện dự phòng.

Khi điện lưới hoạt động bình thường, ATS duy trì kết nối giữa nguồn điện lưới và phụ tải. Khi phát hiện điện lưới bị mất hoặc có thông số bất thường vượt ngưỡng cài đặt, ATS phối hợp với bộ điều khiển để yêu cầu máy phát khởi động và chuyển tải sang nguồn dự phòng khi nguồn điện đã ổn định.

Khi điện lưới được khôi phục, ATS sẽ chuyển phụ tải trở lại nguồn chính theo trình tự cài đặt.

Có thể hiểu đơn giản: máy phát điện tạo ra nguồn điện dự phòng, còn ATS đảm nhiệm việc chuyển đổi nguồn cấp cho hệ thống phụ tải. Hai thiết bị phối hợp giúp quá trình cấp điện dự phòng diễn ra tự động, giảm sự phụ thuộc vào thao tác thủ công.

2. Máy phát điện và ATS phối hợp ra sao khi mất điện?

Hệ thống điện dự phòng sử dụng máy phát điện và ATS thường hoạt động theo trình tự sau:

Bước 1: ATS phát hiện mất điện lưới

Khi điện lưới bị mất, mất pha hoặc điện áp vượt giới hạn cài đặt, ATS phát hiện sự cố sau khoảng thời gian giám sát. Nếu hệ thống được cấu hình tự động, ATS gửi tín hiệu yêu cầu máy phát điện khởi động.

Bước 2: Máy phát điện khởi động

Bộ điều khiển máy phát tiếp nhận tín hiệu và thực hiện quá trình khởi động động cơ. Máy phát cần đạt các điều kiện vận hành phù hợp, như điện áp và tần số ổn định, trước khi cấp điện cho phụ tải.

Bước 3: ATS chuyển nguồn sang máy phát

Khi nguồn điện từ máy phát đã sẵn sàng, ATS chuyển kết nối phụ tải từ điện lưới sang máy phát theo trình tự thiết kế. Các thiết bị được đấu nối vào hệ thống dự phòng bắt đầu nhận điện từ máy phát.

Thời gian gián đoạn điện phụ thuộc vào thời gian phát hiện sự cố, khởi động máy, ổn định nguồn và chuyển mạch.

Bước 4: Điện lưới được khôi phục

Khi điện lưới trở lại ổn định, ATS chuyển phụ tải về nguồn chính. Sau đó, máy phát thường tiếp tục chạy không tải trong một khoảng thời gian để làm mát rồi tự động dừng theo cấu hình điều khiển.

Như vậy, khi được lắp đặt và cài đặt đầy đủ, hệ thống có thể tự động thực hiện quá trình phát hiện mất điện, khởi động máy phát, chuyển nguồn và dừng máy khi điện lưới được khôi phục.

Lưu ý, hệ thống ATS thông thường không loại bỏ hoàn toàn thời gian mất điện trong quá trình chuyển nguồn. Với thiết bị yêu cầu nguồn điện liên tục, có thể cần kết hợp thêm UPS phù hợp.

Tham khảo thêm bài viết: ATS máy phát điện không chuyển nguồn

3. Lợi ích khi kết hợp máy phát điện với ATS

Lắp đặt ATS giúp hệ thống điện dự phòng vận hành thuận tiện và chủ động hơn.

• Tự động chuyển nguồn: Hệ thống có thể khởi động máy phát và chuyển tải khi điện lưới gặp sự cố mà không cần người vận hành trực tiếp thao tác.

• Giảm thời gian gián đoạn: Quá trình chuyển nguồn được thực hiện theo trình tự cài đặt, hỗ trợ duy trì hoạt động của các thiết bị cần thiết.

• Tăng tính an toàn: Cơ cấu liên động phù hợp giúp ngăn hai nguồn điện kết nối đồng thời với phụ tải ngoài ý muốn.

• Thuận tiện giám sát: Tùy cấu hình, hệ thống có thể hiển thị trạng thái nguồn, trạng thái máy phát và cảnh báo sự cố để hỗ trợ vận hành, bảo trì.

ATS thường được sử dụng tại nhà máy, nhà xưởng, khách sạn, tòa nhà văn phòng, bệnh viện và các cơ sở cần nguồn điện dự phòng. Với mỗi công trình, cần xác định rõ các phụ tải ưu tiên để lựa chọn phương án cấp điện phù hợp.

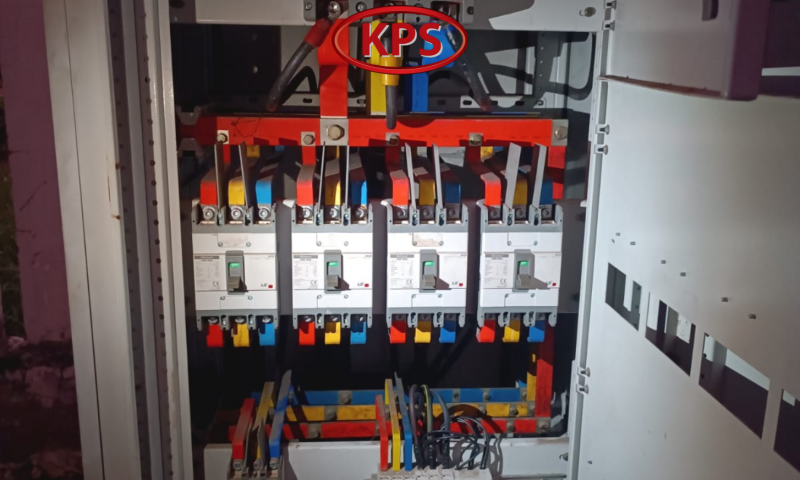

Máy phát điện và ATS cần được lựa chọn đồng bộ để đáp ứng yêu cầu vận hành của từng công trình

4. Những lưu ý khi lựa chọn ATS cho máy phát điện

Để máy phát điện và ATS phối hợp ổn định, cần xem xét đồng thời đặc điểm của nguồn điện, máy phát và phụ tải.

Chọn dòng điện định mức phù hợp: ATS cần đáp ứng dòng điện làm việc của hệ thống, đồng thời phù hợp với điều kiện ngắn mạch và thiết bị bảo vệ.

Xác định số pha và số cực: Cần kiểm tra hệ thống điện một pha hay ba pha, cách đấu dây trung tính và yêu cầu chuyển mạch để chọn thiết bị phù hợp.

Kiểm tra chức năng khởi động tự động: Máy phát phải có bộ điều khiển hỗ trợ nhận tín hiệu khởi động, dừng từ ATS. Không phải mọi máy phát đều có sẵn đầy đủ chức năng này.

Tính toán công suất máy phát: Ngoài tổng công suất các thiết bị sử dụng, cần tính đến dòng khởi động của động cơ, máy bơm, điều hòa và khả năng tiếp nhận tải của máy phát.

Đảm bảo an toàn đấu nối: Hệ thống cần có giải pháp liên động và bảo vệ phù hợp, tránh kết nối đồng thời hai nguồn ngoài ý muốn. Việc lắp đặt, cài đặt và kiểm tra nên do đơn vị có chuyên môn thực hiện.

Thông tin chi tiết có thể liên hệ đến hotline: 094 232 5522 để được hỗ trợ nhanh nhất.

5. KPS Power tư vấn giải pháp máy phát điện kết hợp ATS

Máy phát điện và ATS cần được lựa chọn đồng bộ để đáp ứng yêu cầu vận hành của từng công trình. Việc khảo sát phụ tải, xác định công suất máy phát và lựa chọn phương án chuyển nguồn ngay từ đầu giúp hệ thống điện dự phòng hoạt động an toàn, hiệu quả.

KPS Power cung cấp các giải pháp máy phát điện công nghiệp với nhiều dải công suất, phục vụ nhu cầu dự phòng điện tại nhà máy, nhà xưởng, tòa nhà và các công trình.

Nếu đang tìm kiếm máy phát điện kết hợp ATS, khách hàng có thể liên hệ KPS Power để được tư vấn phương án phù hợp với công suất và nhu cầu sử dụng thực tế.

KPS POWER VIETNAM – Dẫn đầu chất lượng – Hậu mãi ấn tượng.

Hãy liên hệ đến hotline để được KPS hỗ trợ thêm thông tin.



Câu hỏi thường gặp

1. ATS có tự khởi động máy phát điện khi mất điện không?

Có, nếu ATS được kết nối với bộ điều khiển máy phát và hệ thống hỗ trợ chế độ khởi động tự động.

2. Máy phát điện có bắt buộc phải sử dụng ATS không?

Không. Hệ thống có thể chuyển nguồn bằng tay, nhưng ATS phù hợp khi cần tự động hóa quá trình chuyển nguồn và giảm sự phụ thuộc vào nhân viên vận hành.

3. ATS có giúp thiết bị không bị mất điện khi chuyển nguồn không?

Không hoàn toàn. Máy phát cần thời gian khởi động và ổn định nguồn. Với thiết bị không được phép gián đoạn điện, cần xem xét kết hợp UPS hoặc giải pháp cấp điện liên tục phù hợp.
